Оболочки головного мозга

Оболочки головного мозга

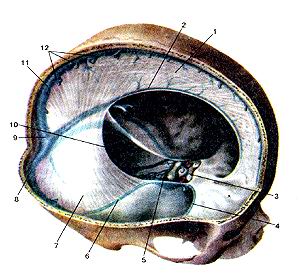

Рис. 356. Твердая оболочка головного
  мозга (dura mater encephali). Синусы твердой оболочки.
  1-серп большого мозга; 2-нижний сагиттальный синус; 3-перед-ний межпешеристый
  синус; 4-клиновидно-теменной синус; 5-задний межпешеристый синус; 6-верхний
  каменистый синус; 7-намет мозжечка; 8-поперечный синус; 9-синусный сток; 10-сигмовидный
  синус; 11-верхний сагиттальный синус; 12-устья верхних мозговых вен.
  Fig. 356. Твердая оболочка головного мозга.
  Синусы твердой оболочки.
  1-falx cerebri; 2-sinus saggitalis inferior; 3-sinus intercavernosus anterior;
  4-sinus spbenoparietalis; S-sinus intercavemsus posterior; 6-sintx, petrosus
  superior; 7-(entorium cerebelli; 8-sinus transversus; 9-con-fuens sinuum; 10-sinus
  siftmoidus; 11-sinus sa^gitalis superior foramina vv. superiores cerebri.
  Fig. 356. Cranial dura mater. Dural venous sinuses. 1-cerebral falx; 2-inferior
  sagittal sinus; 3-anterior intercavernous sinus; 4-sphenoparictal sinus; 5-posterior
  intercavernous sinus; 6-supe-rior petrous sinus; 7-tentorium of cerebellum;
  8-transverse sinus; 9-confluence of sinuses; 10-sigmoid sinus; 11-superior sagittal
  sinus; 12-openings of superior cerebral veins.

Рис. 356. Твердая оболочка головного мозга (dura mater encephali). Синусы твердой оболочки.
1-серп большого мозга; 2-нижний сагиттальный синус; 3-перед-ний межпешеристый синус; 4-клиновидно-теменной синус; 5-задний межпешеристый синус; 6-верхний каменистый синус; 7-намет мозжечка; 8-поперечный синус; 9-синусный сток; 10-сигмовидный синус; 11-верхний сагиттальный синус; 12-устья верхних мозговых вен.
Fig. 356. Твердая оболочка головного мозга.
Синусы твердой оболочки.
1-falx cerebri; 2-sinus saggitalis inferior; 3-sinus intercavernosus anterior; 4-sinus spbenoparietalis; S-sinus intercavemsus posterior; 6-sintx, petrosus superior; 7-(entorium cerebelli; 8-sinus transversus; 9-con-fuens sinuum; 10-sinus siftmoidus; 11-sinus sa^gitalis superior foramina vv. superiores cerebri.
Fig. 356. Cranial dura mater. Dural venous sinuses. 1-cerebral falx; 2-inferior sagittal sinus; 3-anterior intercavernous sinus; 4-sphenoparictal sinus; 5-posterior intercavernous sinus; 6-supe-rior petrous sinus; 7-tentorium of cerebellum; 8-transverse sinus; 9-confluence of sinuses; 10-sigmoid sinus; 11-superior sagittal sinus; 12-openings of superior cerebral veins.

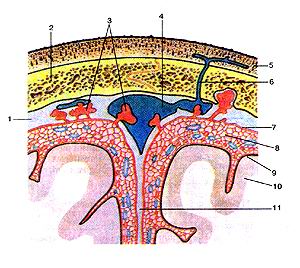

Рис. 357. Оболочки головною мозга на поперечном (фронтальном) paipesc. Взаиморасположение
  оболочек и верхнего сагиттального
  синуса со сводом черепа и поверхностью головного мозга. 1-твердая оболочка головного
  мозга; 2-свод черепа; 3-грануля-ции паугинной оболочки; 4-верхний сагиттачьный
  синус; 5-ко-жа; 6-эмиссарная вена; 7-паутинная оболочка головного мозга; 8-подпаугинное
  пространство; 9-мягкая оболочка головного мозга; 10-головной мозг; 11-серп большого
  мозга.
  Fig. 357. Оболочки головного мозга на поперечном (фронтальном) разреж. Взаиморасположение
  оболочек и верхнего сагиттального
  синуса со сводом черепа и поверхностью головного мозга. 1-dura mater encephali;
  2-fornix cranii; 3-granulationes arachnoide-alis; 4-sinus saggitalis superior;
  5-cutis; 6-vena emissaries; 7-arach-noidealis encephali; 8-spatium subarachnoidalis;
  9-pia mater encephali; 10-encephalion; 11-falx cerebri.
  Fig. 357. Meninges at transverse (frontal) section of brain. Relationship between
  meninges, superior sagitlal sinus, calvaria and
  surface of brain.
  I-cranial dura mater; 2-calvaria; 3-arachnoidal granulations; 4-superi-or sagittal
  sinus; 5-skin; 6-emissary vein; 7-arachnoid mater; 8-sub-arachnoid space; 9-cranial
  pia mater; 10-brain; 1 l-cerebral falx.
Рис. 357. Оболочки головною мозга на поперечном (фронтальном) paipesc. Взаиморасположение оболочек и верхнего сагиттального
синуса со сводом черепа и поверхностью головного мозга. 1-твердая оболочка головного мозга; 2-свод черепа; 3-грануля-ции паугинной оболочки; 4-верхний сагиттачьный синус; 5-ко-жа; 6-эмиссарная вена; 7-паутинная оболочка головного мозга; 8-подпаугинное пространство; 9-мягкая оболочка головного мозга; 10-головной мозг; 11-серп большого мозга.
Fig. 357. Оболочки головного мозга на поперечном (фронтальном) разреж. Взаиморасположение оболочек и верхнего сагиттального
синуса со сводом черепа и поверхностью головного мозга. 1-dura mater encephali; 2-fornix cranii; 3-granulationes arachnoide-alis; 4-sinus saggitalis superior; 5-cutis; 6-vena emissaries; 7-arach-noidealis encephali; 8-spatium subarachnoidalis; 9-pia mater encephali; 10-encephalion; 11-falx cerebri.
Fig. 357. Meninges at transverse (frontal) section of brain. Relationship between meninges, superior sagitlal sinus, calvaria and
surface of brain.
I-cranial dura mater; 2-calvaria; 3-arachnoidal granulations; 4-superi-or sagittal sinus; 5-skin; 6-emissary vein; 7-arachnoid mater; 8-sub-arachnoid space; 9-cranial pia mater; 10-brain; 1 l-cerebral falx.

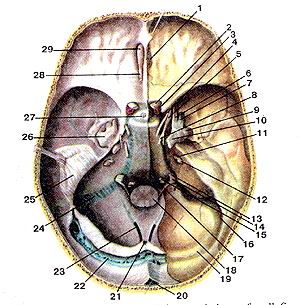

  Рис. 358. Места выхода черепных нервов из полости черепа. Вид
  сверху. На правой стороне внутреннего основания черепа
  твердая оболочка головного мозга удачена. На левой стороне
  вскрыты поперечный синус и месторасположения полулунного
  узла тройничного нерва.
  1-решетчатая пластинка решетчатой кости (через отверстия пластинки проходят
  обонятельные нервы); 2-зригельный нерв; 3-вну-тренняя сонная артерия; 4-глазодвигательный
  нерв; 5-блоковый нерв; 6-глазничный нерв (первая ветвь тройничного нерва); 7-верхнечелюстной
  нерв (вторая ветвь тройничного нерва); 8-от~ водящий нерв; Э-НИЖнечелЮСТНОЙ
  нерв (третья ветвь тройничного нерва); 10-тройничный нерв; 11-лицевой нерв;
  12-преддверно-улитковый нерв; 13-языкоглоточный нерв; 14-блуждающий нерв; 15-подъязычный
  нерв; 16-борозда сигмовидного синуса; 17-доба-вочный нерв; 18-спинной мозг;
  19-6орозда поперечного синуса; 20-верхний сагиттальный синус; 21-прямой синус;
  22-попереч-ный синус (вскрыт); 23-затылочный синус; 24-сигмовидный синус; 25-твердая
  оболочка головного мозга (отрезана и отвернута влево); 26-тройничный узел; 27-воронка
  гипоталамуса; 28-обоня-тельный тракт; 29-обонятельная луковица.
  Fig. 358. Места выхода черепных нервов из полости черепа. Вид
  сверху. На правой стороне внутреннего основания черепа
  твердая оболочка головного мозга удалена. На левой стороне
  вскрыты поперечный синус и место расположения полулунного
  узла тройничного нерва.
  1 -lamina elhmoidalis ossis ethmoidale; 2-nervus opticus; 3-arteria coro-lus
  interna; 4-nervus ophtalmicus; 5-nervus trochlearis; 6-nervus opticus; 7-nervus
  maxillaries; 8-nervus abducens; 9-nervus mandibularis; 10-nervus trireminus;
  11-nervus facialis; 12-nervus vestibulocochlearis; 13-nervus glossopharyngeus;
  14-nervus vagus; 15-nervus hypoglossum; 16-sulcus sinus sigmoidei; 17-nervus
  accessories; 18-medulla spinalis; 19-sulcus sinus transversi; 20-sinus saggitalis
  superior; 21-sinus rectus; 22-sinus transversus; 23-sinus occipitalis; 24-sinus
  sigmoideus; 25-dura maler encephali; 26-ganglion ingeminate; 27-intundibulum
  (of hypo-thalamus); 28-tractus olfactorius; 29-bulbus olfactorius.
  Fig. 358. Sites of transmission for cranial nerves in base of scull. Superior
  aspect. The dura mater of the left side of the base of scull of removed. I -cribriform
  plate of ethmoidal bone (olfactory nerves pass through cribriform foramina);
  2-optic nerve; 3-intcrnal carotid artery; 4-oculomotor nerve; 5-trochclear nerve;
  6-ophthalmic nerve (the first branch of trigeminal nerve); 7-maxillary nerve
  (the second branch of trigeminal nerve); 8-abducens nerve; 9-mandibular nerve
  (the third branch of trigeminal nerve); lO-trigeminal nerve; 11-facial nerve;
  12-vestibulocochlear nerve; 13-glosspharyngeal nerve; 14-vagus nerve; 15-hypoglossal
  nerve; 16-groove for sigmoid sinus; 17-accessory nerve; 18-spinal cord; 19-groovc
  for transverse sinus; 20-superior sagittal sinus; 21-rectus sinus; 22-trans-verse
  sinus; 23-occipital sinus; 24-sigmoid sinus; 25-ccrebral dura mater (was cut
  of and was turned to the left side); 26-trigeminal ganglion; 27-infundibulum;
  28-olfactory tract; 29-olfactory bulb.
Рис. 358. Места выхода черепных нервов из полости черепа. Вид
сверху. На правой стороне внутреннего основания черепа
твердая оболочка головного мозга удачена. На левой стороне
вскрыты поперечный синус и месторасположения полулунного
узла тройничного нерва.
1-решетчатая пластинка решетчатой кости (через отверстия пластинки проходят обонятельные нервы); 2-зригельный нерв; 3-вну-тренняя сонная артерия; 4-глазодвигательный нерв; 5-блоковый нерв; 6-глазничный нерв (первая ветвь тройничного нерва); 7-верхнечелюстной нерв (вторая ветвь тройничного нерва); 8-от~ водящий нерв; Э-НИЖнечелЮСТНОЙ нерв (третья ветвь тройничного нерва); 10-тройничный нерв; 11-лицевой нерв; 12-преддверно-улитковый нерв; 13-языкоглоточный нерв; 14-блуждающий нерв; 15-подъязычный нерв; 16-борозда сигмовидного синуса; 17-доба-вочный нерв; 18-спинной мозг; 19-6орозда поперечного синуса; 20-верхний сагиттальный синус; 21-прямой синус; 22-попереч-ный синус (вскрыт); 23-затылочный синус; 24-сигмовидный синус; 25-твердая оболочка головного мозга (отрезана и отвернута влево); 26-тройничный узел; 27-воронка гипоталамуса; 28-обоня-тельный тракт; 29-обонятельная луковица.
Fig. 358. Места выхода черепных нервов из полости черепа. Вид
сверху. На правой стороне внутреннего основания черепа
твердая оболочка головного мозга удалена. На левой стороне
вскрыты поперечный синус и место расположения полулунного
узла тройничного нерва.
1 -lamina elhmoidalis ossis ethmoidale; 2-nervus opticus; 3-arteria coro-lus interna; 4-nervus ophtalmicus; 5-nervus trochlearis; 6-nervus opticus; 7-nervus maxillaries; 8-nervus abducens; 9-nervus mandibularis; 10-nervus trireminus; 11-nervus facialis; 12-nervus vestibulocochlearis; 13-nervus glossopharyngeus; 14-nervus vagus; 15-nervus hypoglossum; 16-sulcus sinus sigmoidei; 17-nervus accessories; 18-medulla spinalis; 19-sulcus sinus transversi; 20-sinus saggitalis superior; 21-sinus rectus; 22-sinus transversus; 23-sinus occipitalis; 24-sinus sigmoideus; 25-dura maler encephali; 26-ganglion ingeminate; 27-intundibulum (of hypo-thalamus); 28-tractus olfactorius; 29-bulbus olfactorius.
Fig. 358. Sites of transmission for cranial nerves in base of scull. Superior
aspect. The dura mater of the left side of the base of scull of removed. I -cribriform plate of ethmoidal bone (olfactory nerves pass through cribriform foramina); 2-optic nerve; 3-intcrnal carotid artery; 4-oculomotor nerve; 5-trochclear nerve; 6-ophthalmic nerve (the first branch of trigeminal nerve); 7-maxillary nerve (the second branch of trigeminal nerve); 8-abducens nerve; 9-mandibular nerve (the third branch of trigeminal nerve); lO-trigeminal nerve; 11-facial nerve; 12-vestibulocochlear nerve; 13-glosspharyngeal nerve; 14-vagus nerve; 15-hypoglossal nerve; 16-groove for sigmoid sinus; 17-accessory nerve; 18-spinal cord; 19-groovc for transverse sinus; 20-superior sagittal sinus; 21-rectus sinus; 22-trans-verse sinus; 23-occipital sinus; 24-sigmoid sinus; 25-ccrebral dura mater (was cut of and was turned to the left side); 26-trigeminal ganglion; 27-infundibulum; 28-olfactory tract; 29-olfactory bulb.

* * *

Твердая оболочка головного мозга (dura mater encephali)

Синусы твердой оболочки.

серп большого мозга;
нижний сагиттальный синус;
передний межпешеристый синус;
клиновидно-теменной синус;
задний межпешеристый синус;
верхний каменистый синус;
намет мозжечка;
поперечный синус;
синусный сток;
сигмовидный синус;
верхний сагиттальный синус;
устья верхних мозговых вен.



Оболочки головного мозга на поперечном (фронтальном) разрезе

Взаиморасположение оболочек и верхнего сагиттального синуса со сводом черепа и поверхностью головного мозга.

твердая оболочка головного мозга;
свод черепа;
грануляции паугинной оболочки;
верхний сагиттальный синус;
кожа;
эмиссарная вена;
паутинная оболочка головного мозга;
подпаутинное пространство;
мягкая оболочка головного мозга;
головной мозг;
серп большого мозга.



Места выхода черепных нервов из полости черепа

Вид сверху. На правой стороне внутреннего основания черепа твердая оболочка головного мозга удачена. На левой стороне вскрыты поперечный синус и месторасположения полулунного узла тройничного нерва.

решетчатая пластинка решетчатой кости (через отверстия пластинки проходят обонятельные нервы); зригельный нерв;
внутренняя сонная артерия;
глазодвигательный нерв;
блоковый нерв;
глазничный нерв (первая ветвь тройничного нерва);
верхнечелюстной нерв (вторая ветвь тройничного нерва);
отводящий нерв;
Э-нижнечелюстной нерв (третья ветвь тройничного нерва);
тройничный нерв;
лицевой нерв;
преддверно-улитковый нерв;
языкоглоточный нерв;
блуждающий нерв;
подъязычный нерв;
борозда сигмовидного синуса;
добавочный нерв;
спинной мозг;
6орозда поперечного синуса;
верхний сагиттальный синус;
прямой синус;
поперечный синус (вскрыт);
затылочный синус;
сигмовидный синус;
твердая оболочка головного мозга (отрезана и отвернута влево);
тройничный узел;
воронка гипоталамуса;
обонятельный тракт;
обонятельная луковица.



Атлас анатомии человека. . 2011.
